Механизмы раздвижных дверей, перегородок

Общая схема сборки и принцип работы раздвижной двери (анимация)

Механизмы раздвижных дверей

Механизмы раздвижных дверей

Модель 912

Допустимая нагрузка на комплект 30кг. Минимальная толщина двери 19мм. Колеса

используемые профиля
Направляющая шина для механизмов раздвижных дверей

износоустойчивая резина. Крепежные пластины крепятся от угла дверного полотна. Модель имеет фиксатор, т.е. при крайнем открытом или закрытом положении дверь фиксируется защелкой. Применяется с профилем А-7.

Комплект механизма на раздвижную дверь включает в себя: 2 стальные каретки (покрытие хром сталь) с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 фиксатора.

Механизмы раздвижных дверей

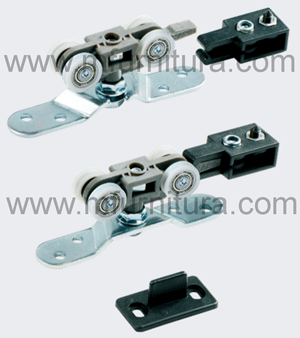

Модель 02

используемые профиля

Допустимая нагрузка на комплект 40кг. Минимальная толщина двери 23мм. Колеса износоустойчивая резина. Крепежная пластина позволяет установить каретку ролика на любом расстоянии от края. Модель имеет фиксатор, т.е. при крайнем открытом или закрытом положении дверь фиксируется защелкой. Применяется с профилями А-1, А-2, А-4, А-8, и профилями под нижний поводок А-3, А-6.

Комплект механизма на раздвижную дверь включает в себя: 2 стальные каретки (покрытие хром сталь) с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 фиксатора, инструкция по сборке.

Механизмы раздвижных дверей

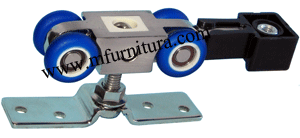

Модель 06A

Допустимая нагрузка 50 кг. Минимальная толщина двери 23мм.

используемые профиля

Колеса износоустойчивая резина. Крепежная пластина позволяет установить каретку ролика на любом расстоянии от края. Модель имеет фиксатор, т.е. при крайнем открытом или закрытом положении дверь фиксируется защелкой. Отличительная особенность модели встроенный шарнир, т.е. если направляющая по которой ходит ролик имеет не строгое горизонтальное положение (кривые потолки и т.п.) то благодаря шарниру дверь все равно висит строго вертикально. Применяется с профилями А-1, А-2, А-4, А-8, и профилями под нижний поводок А-3, А-6.

Комплект механизма на раздвижную дверь включает в себя: 2 стальные каретки (покрытие хром сталь) с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 фиксатора, инструкция по сборке.

Механизмы раздвижных дверей

Модель 08

используемые профиля

Допустимая нагрузка 60 кг. Минимальная толщина двери 25мм. Колеса износоустойчивая резина. Крепежные пластины крепятся от угла дверного полотна. Модель имеет ограничитель, который только ограничивает ход двери в направляющей. Применяется с профилями А-1, А-2, А-4, А-8, и профилями под нижний поводок А-3, А-6.

Комплект механизма раздвижной перегородки включает в себя: 2 стальные каретки (покрытие хром сталь) с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 ограничителя, инструкция по сборке.

Механизмы раздвижных дверей

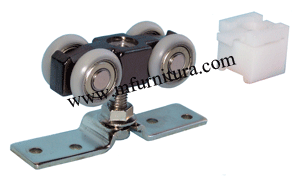

Модель 302

используемые профиля

Допустимая нагрузка 60 кг. Минимальная толщина двери 25мм. Колеса нейлон. Крепежные пластины крепятся от угла дверного полотна. Модель имеет ограничитель, который только ограничивает ход двери в направляющей. Применяется с профилями А-1, А-2, А-4, А-8, и профилями под нижний поводок А-3, А-6.

Комплект механизма раздвижной перегородки включает в себя: 2 стальные каретки с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 ограничителя, инструкция по сборке.

Механизмы раздвижных дверей

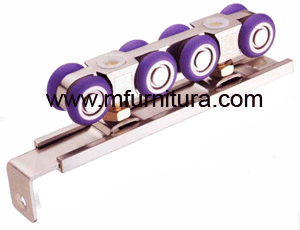

Модель 913

используемые профиля

Допустимая нагрузка 80 кг. Минимальная толщина двери 25мм. Колеса износоустойчивая резина. Крепежные пластины крепятся от угла дверного полотна. Модель имеет ограничитель, который только ограничивает ход двери в направляющей. Отличительная особенность модели вдвое увеличенное количество осей с роликами, т.е. можно использовать с большей нагрузкой. Т.к. роликов в 2 раза больше то нагрузка на каждый ролик меньше, отсюда срок эксплуатации больше и лучше плавность хода. Применяется с профилями А-1, А-2, А-4, А-8, и профилями под нижний поводок А-3, А-6.

Комплект механизма раздвижной двери включает в себя: 2 стальные каретки (покрытие хром сталь) с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 ограничителя, инструкция по сборке.

Механизмы раздвижных дверей

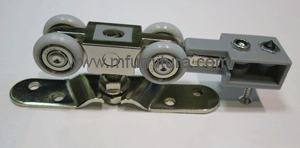

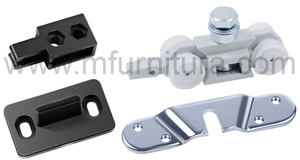

Модель 3025

используемые профиля
Направляющая под поводок

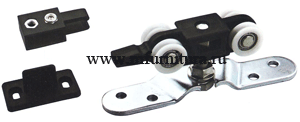

Допустимая нагрузка 50 кг. Минимальная толщина двери 25мм. Колеса нейлон.

Крепежная пластина позволяет установить каретку ролика на любом расстоянии от края. Модель имеет фиксатор, т.е. при крайнем открытом или закрытом положении дверь фиксируется защелкой. Фиксатор регулируемый по усилию защелкивания.

Комплект механизма раздвижной двери включает в себя: 2 пластиковые каретки с роликами на шариковых подшипниках, нижний поводок, крепежный комплект, 2 фиксатора.

Механизмы раздвижных дверей

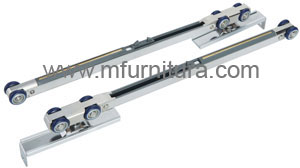

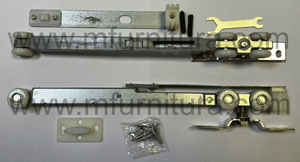

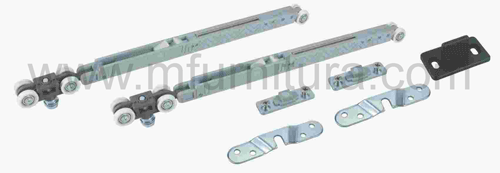

Модель Н60А

используемые профиля
Направляющая под поводок



Комплект на раздвижную межкомнатную дверь с функцией довода двери в крайнем положении. Допустимая нагрузка 40 кг. Минимальная толщина двери 25мм. Колеса нейлон. Крепежные пластины крепятся от угла дверного полотна.

Комплект механизма раздвижной двери включает в себя: 2 стальные доводчик-каретки на шариковых подшипниках, 2 активатора, нижний поводок, крепежный комплект, регулировочный ключ.



Подробнее...

Механизмы раздвижных дверей

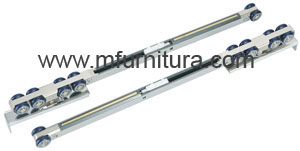

Модель Н80А

используемые профиля
Направляющая под поводок



Комплект на раздвижную межкомнатную дверь с функцией довода двери в крайнем положении. Допустимая нагрузка 50 кг. Минимальная толщина двери 25мм. Колеса нейлон. Крепежные пластины крепятся от угла дверного полотна.

Комплект механизма раздвижной двери включает в себя: 2 стальные доводчик-каретки на шариковых подшипниках, 2 активатора, нижний поводок, крепежный комплект, регулировочный ключ.

Подробнее..

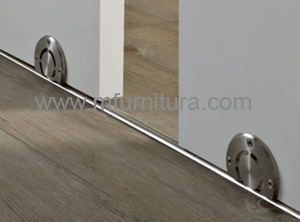

Фланец для деревянной двери, крепеж сбоку.

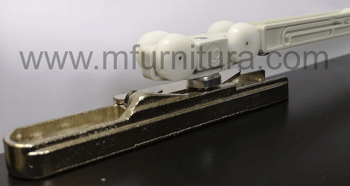

Нижний поводок

Нижний поводок. Крепится к полу со стороны куда съезжает дверь.



варианты крепления

Нижний поводок J01







Нижний поводок J01.



Нижний поводок J02









Нижний поводок J02.



Нижний поводок J03









Нижний поводок J03.



Нижний поводок N.15.021









Нижний поводок из нержавеющей стали.

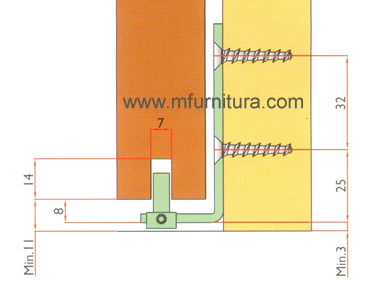

Нижний поводок арт. 76







Нижний поводок арт. 76.

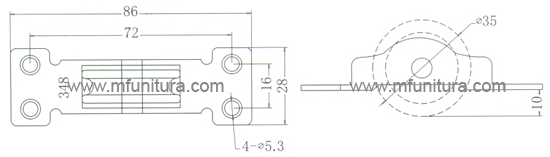

Мебельный ролик модель 349







Мебельный ролик



Направляющая шина для механизмов раздвижных перегородок и межкомнатных дверей

Модель А-8

Алюминиевая направляющая шина для следующих моделей механизмов раздвижных дверей:

модель 02, модель 06, модель 08, модель 09, модель 913, механизмы для стеклянных раздвижных дверей. К направляющей применяется регулируемый кронштейн 0114.

Модель А-8-1,8, длина 1,8 м.

Модель А-8-2, длина 2 м.

Модель А-8-3, длина 3 м.

В упаковке 10 шт

кронштейн 0114







Кронштейн 0114 металлический, с регулировкой расстояния между стеной и направляющей. Применяется вместе с направляющей А-8.



кронштейн 0115

Кронштейн предназначен для крепления фальшпанели к алюминиевому профилю 0110, А8. Фальшпанель крепится саморезами к кронштейну, который защелкивается на алюминиевом профиле.



Модель А-1

Алюминиевая направляющая шина для следующих моделей механизмов раздвижных дверей:

модель 02, модель 06, модель 08, модель 09, модель 913, механизмы для стеклянных раздвижных дверей. Толщина стенки профиля 1,7 мм.

Модель А-1-1,8, длина 1,8 м.

Модель А-1-2, длина 2 м.

Модель А-4-3, длина 3 м.

Кронштейн А-2

Кронштейн А-2 служит для крепления направляющей к стене. Применяется вместе с направляющей А-1.





Модель А-4

Алюминиевая направляющая шина для следующих моделей механизмов раздвижных дверей:

модель 02, модель 06, модель 08, модель 09, модель 913, механизмы для стеклянных раздвижных дверей.

Толщина стенки профиля 1,5 мм. Высота профиля 28мм, ширина 32мм.

Модель А-4-1,8, длина 1,8 м.

Модель А-4-2, длина 2 м.

Модель А-4-3, длина 3 м.

Модель А-4-4, длина 4 м.

Модель А-5

Алюминиевая направляющая шина для механизмов раздвижных дверей модель 3025



Модель А-5-2, длина 2 м.

Модель А-5-3, длина 3 м.

Модель А-7

Алюминиевая направляющая шина для механизмов раздвижных дверей модель 912

Толщина стенки профиля 1,3 мм. Высота профиля 24мм, ширина 27мм.

Модель А-7-2, длина 2 м.

Модель А-7-3, длина 3 м.

нижняя направляющяя по поводок Модель А-3

Алюминиевая нижняя направляющая шина под поводок. Накладной профиль.

Имеется паз под щетку-шлегель, который закрывает щель между дверью и полом.

Модель А-3, длина 1,8 м.

Модель А-3, длина 3,6 м.



нижняя направляющяя по поводок Модель А-6

Алюминиевая нижняя направляющая шина под поводок. Врезной профиль.



Модель А-6, длина 1,8 м.

Модель А-6, длина 3,6 м.

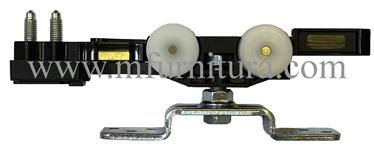

Механизмы раздвижной двери, перегородки. Модель 1676G

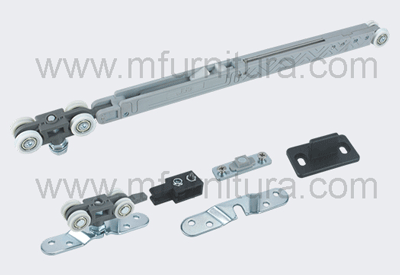

Модель 1676G



Описание модели 1676G

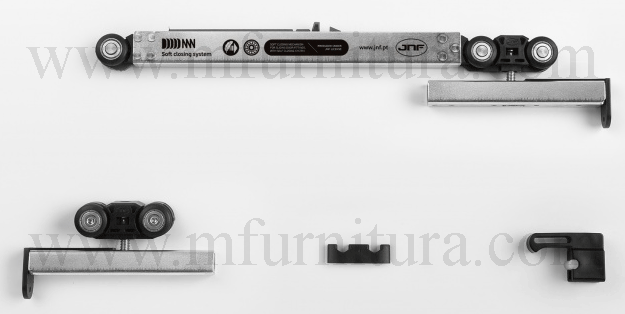

Модель механизма для раздвижной двери комплектуется доводчиком двери. Доводчик двери гасит удар и обеспечивает плавное задвигание до конечной точки открытия или закрытия. Доводчики имеют разный ход действия. На закрытие обычно ставится доводчик с длинным ходом работы 11см. На открытие с коротким 3см.

Модель механизма 1676G по желанию может комплектоваться направляющей арт. 1380. Эта направляющая выполняет роль фальшпанели, которая закрывает направляющую с механизмами и щель между верхним торцом двери и нижним краем направляющей арт. 1280. С торца направляющая арт. 1280 может закрываться заглушкой арт. 89. В комплектацию входят регулируемые кронштейны, т.е. при установке можно регулировать расстояние между стеной и направляющей.



Справочные данные механизмов раздвижных дверей модели 1676G

  • роликовый подшипник
  • минимальная толщина двери 20мм, максимальная 40мм
  • нагрузка 40 кг
  • установочные размеры в схеме
  • содержание комплекта см в комплектации

Комплект на одностворчатый проем

  • каретка механизмов с установочной пластиной 2 шт
  • доводчик каретки 2 шт
  • нижний поводок 1 шт
  • алюминиевый рейл арт. 1280 длина 2м -1 шт
  • кронштейн 4 шт



Подробнее...

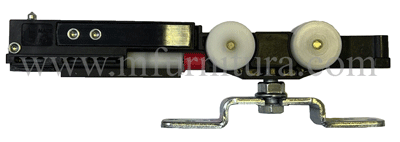

Механизмы раздвижной двери, перегородки. Модель 1676Y

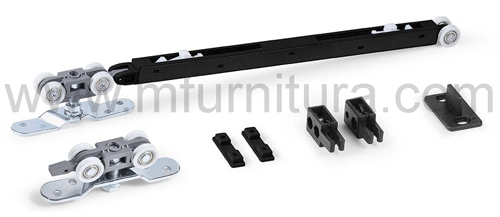

Модель 1676Y



Описание модели 1676Y

Модель механизма для раздвижной двери комплектуется доводчиком двери. Доводчик двери гасит удар и обеспечивает плавное задвигание до конечной точки открытия или закрытия. Доводчики имеют разный ход действия. На закрытие обычно ставится доводчик с длинным ходом работы 11см. На открытие с коротким 3см.

Модель механизма 1676Y по желанию может комплектоваться направляющей арт. 1380. Эта направляющая выполняет роль фальшпанели, которая закрывает направляющую с механизмами и щель между верхним торцом двери и нижним краем направляющей арт. 1280. С торца направляющая арт. 1280 может закрываться заглушкой арт. 89. В комплектацию входят регулируемые кронштейны, т.е. при установке можно регулировать расстояние между стеной и направляющей.



Справочные данные механизмов раздвижных дверей модели 1676Y

  • шариковый подшипник
  • минимальная толщина двери 20мм, максимальная 40мм
  • нагрузка 80 кг
  • установочные размеры в схеме
  • содержание комплекта см в комплектации

Комплект на одностворчатый проем

  • каретка механизмов с установочной пластиной 2 шт
  • доводчик каретки 2 шт
  • нижний поводок 1 шт
  • алюминиевый рейл арт. 1280 длина 2м -1 шт
  • кронштейн 4 шт



Подробнее...

Механизмы для раздвижных межкомнатных дверей DUCASSE

Механизмы раздвижных дверей

Механизмы раздвижных дверей

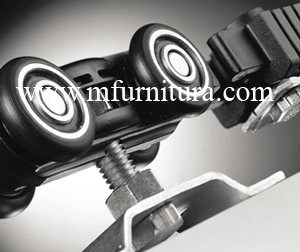

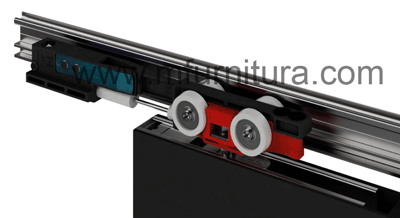

Модель D-80 CF

Раздвижная система

Технические характеристики

Четырехколесный механизм с фиксатором и установочной пластиной к торцу двери. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом.

Беспороговая система.

Алюминиевая направляющая. Толщина стенки профиля 1,7мм.

Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 27 лет/100.000 циклов. Нагрузка на комплект до 80 кг.

Расстояние от нижнего края направляющей до верхнего торца двери min 16.5мм- max 26мм

Минимальная ширина двери 20 мм

Комплектация А

Комплект на одностворчатый проем включает в себя:

– комплект роликовых механизмов на 1 дверь с фиксаторами,

– алюминиевая направляющая,

– 4 кронштейна для крепления направляющей,

– нижний поводок, установочная фурнитура,





Комплектация B



Комплект на двустворчатый проем включает в себя:

– 2 комплекта роликовых механизмов на 2 двери

с фиксаторами,

– алюминиевая направляющая 3,2 м,

– 6 кронштейнов для крепления направляющей,

– нижний поводок, установочная фурнитура,





Инструкция по сборке прилагается

Механизмы раздвижных дверей

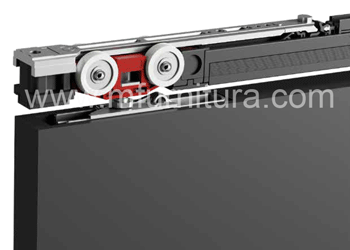

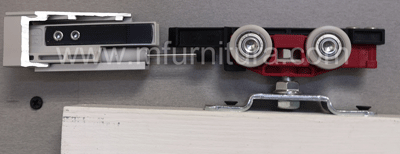

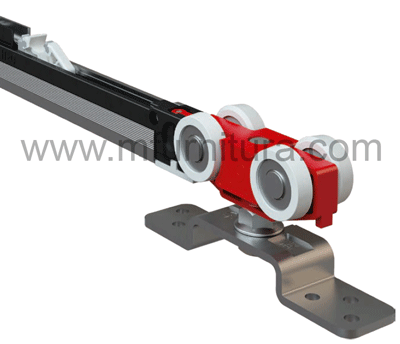

Модель D-80 CF-SOFT с доводчиком

Беспороговая система

Технические характеристики

Механизм плавного закрывания двери. Доводчик двери гасит удар и обеспечивает плавное задвигание до конечной точки открытия или закрытия. В комплекте один доводчик.

Беспороговая система.

Алюминиевая направляющая. Толщина стенки профиля 1,7мм.

Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 27 лет/100.000 циклов. Нагрузка на комплект до 80 кг.



Комплектация А



Комплект на одностворчатый проем включает в себя:

– комплект роликовых механизмов с доводчиком плюс комплект роликовых механизмов с фиксатором

– алюминиевая направляющая

– 4 кронштейна для крепления направляющей

– нижний поводок, установочная фурнитура





Инструкция по сборке прилагается

Механизмы раздвижных дверей. Модель OC

Механизмы раздвижных дверей

Модель D-80 OC

Технические характеристики

Беспороговая система

Четырехколесный механизм с фиксатором и установочной врезной пластиной к торцу двери. Врезная пластина обеспечивает минимальный зазор между рейлом и верхним торцом двери из всего линейного ряда механизмов раздвижных дверей, перегородок.

Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом.

Алюминиевая направляющая. Толщина стенки профиля 1,7мм.

Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 27 лет/100.000 циклов.

Расстояние от нижнего края направляющей до верхнего торца двери min 3мм- max 16мм

Минимальная ширина двери 25 мм.

Комплектация А

Комплект на одностворчатый проем включает в себя:

– комплект роликовых механизмов на 1 дверь,

– алюминиевая направляющая,

– 4 кронштейна для крепления направляющей,

– нижний поводок, установочная фурнитура,





Комплектация В

Комплект на двустворчатый проем включает в себя:

– 2 комплекта роликовых механизмов на 2 двери,

– алюминиевая направляющая 3,2 м,

– 6 кронштейнов для крепления направляющей,

– нижний поводок, установочная фурнитура,



Инструкция по сборке прилагается

Механизмы раздвижных дверей. Модель D80 syncro

Механизмы раздвижных дверей

Модель D-80 synchro

Технические характеристики

Беспороговая система

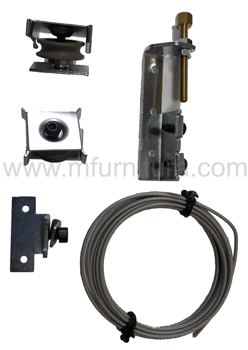

Система синхронного раздвижения двух дверей (двери двигаются в две противоположные стороны проема). Воздействуя на одну дверь при помощи тросового привода, вторая дверь двигается автоматически

Фиксатор позволяет зафиксировать дверь в крайнем положении, в открытом и закрытом

Алюминиевая направляющая. Толщина стенки профиля 1,7мм.

Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 27 лет/100.000 циклов.

Расстояние от нижнего края направляющей до верхнего торца двери min 17мм- max 22мм

Минимальная ширина двери 25 мм, максимальная ширина двери 40 мм.



Комплектация

Комплект на двустворчатый проем включает в себя:

– 2 комплекта роликовых механизмов на 2 двери,

– алюминиевая направляющая,

– 6 кронштейнов для крепления направляющей,

– нижний поводок, установочная фурнитура,

Подробнее...



Инструкция по сборке прилагается

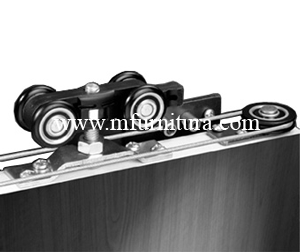

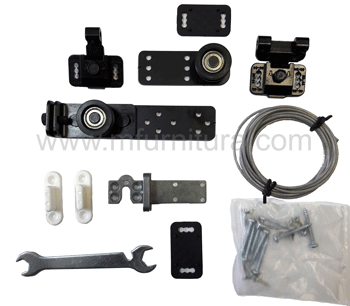

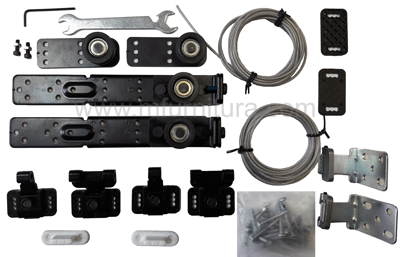

Механизмы раздвижных дверей. Модель telescopic

Механизмы раздвижных дверей

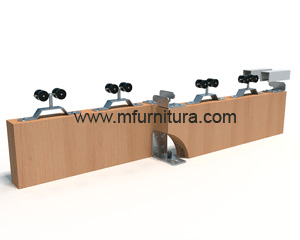

Модель D-80 telescopic

Технические характеристики

Беспороговая система

Cистема позволяет выдвигать/задвигать две двери с одной стороны проема, что позволяет экономить пространство с другой стороны проема. Воздействуя на одну дверь при помощи тросового привода, вторая дверь двигается автоматически.

Фиксатор позволяет зафиксировать дверь в крайнем положении, в открытом и закрытом

Алюминиевая направляющая. Толщина стенки профиля 1,7мм.

Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 27 лет/100.000 циклов.

Расстояние от нижнего края направляющей до верхнего торца двери min 17мм- max 22мм

Минимальная ширина двери 25 мм.



Комплектация

Комплект на двустворчатый проем включает в себя:

– 2 комплекта роликовых механизмов на 2 двери,

– 2 алюминиевые направляющие,

– нижний поводок, установочная фурнитура,

Подробнее...



Инструкция по сборке прилагается

Механизмы раздвижных дверей

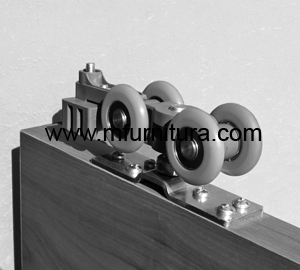

Модель D-150 CF

Беспороговая система

Технические характеристики

Четырехколесный механизм с фиксатором и установочной пластиной к торцу двери. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом.

Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 27 лет/100.000 циклов. Нагрузка на комплект до 150 кг.



Комплектация



Комплект на одностворчатый прем включает в себя:

– комплект роликовых механизмов на 1 дверь

– алюминиевая направляющая

– нижний поводок, установочная фурнитура





Инструкция по сборке прилагается

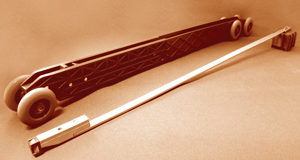

Механизмы раздвижных дверей

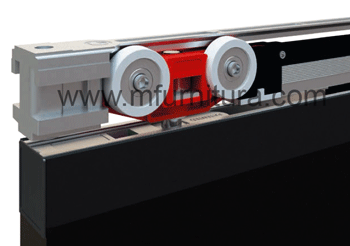

Модель D-150 CF с доводчиком

Беспороговая система

Технические характеристики

Механизм плавного закрывания двери. Доводчик двери гасит удар и обеспечивает плавное задвигание до конечной точки открытия или закрытия. Активатор срабатывает за 15 см до конечной точки хода двери.

Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 27 лет/100.000 циклов. Нагрузка на комплект до 150 кг.



Комплектация



Комплект на одностворчатый проем может включать в себя:

– комплект роликовых механизмов с доводчиком плюс комплект роликовых механизмов с фиксатором или комплект роликовых механизмов с двумя доводчиками

– алюминиевая направляющая

– нижний поводок, установочная фурнитура

– кронштейны для U-150 (опция)



Модель D-300

Технические характеристики

Беспороговая система

Четырехколесный механизм для наружных раздвижных ворот в гараж, или въезда на территорию.

Алюминиевая направляющая. Толщина стенки профиля 3мм.

Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 27 лет/100.000 циклов. Нагрузка на комплект до 300 кг.

Комплектация



Комплект на одностворчатый проем включает в себя:

– каретка механизмов - 2 шт

– установочная пластина- 2 шт

– алюминиевая направляющая

– кронштейны для U-150 (опция)







Подробнее...

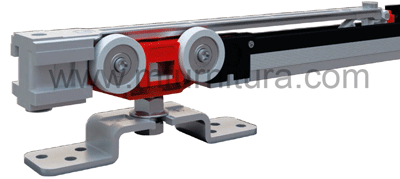

Механизмы раздвижных дверей. Модель D100

Модель D-100

Технические характеристики

Беспороговая система

Четырехколесный механизм для наружных раздвижных ворот в гараж, или въезда на территорию.

Алюминиевая направляющая. Толщина стенки профиля 1,7мм.

Колеса с подшипниками из закаленной стали, покрытые сталь. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 10 лет/20.000 циклов.

Нагрузка на комплект до 100 кг.

Комплектация

Комплект включает в себя:

– комплект роликовых механизмов,

– алюминиевая направляющая,

– нижний поводок, установочная фурнитура





Подробнее...

Механизмы раздвижной двери. Система Ten Wood

Механизмы раздвижных дверей

Механизмы раздвижных дверей

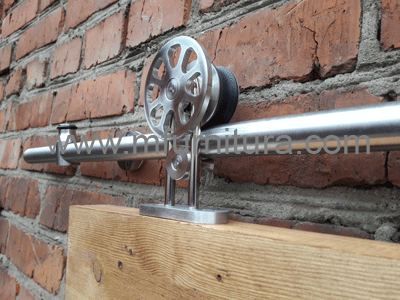

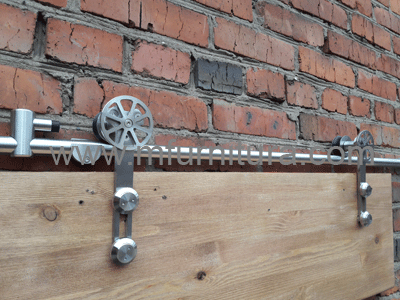

Модель Ten Wood. Арт N15.121

Описание модели Ten Wood. Арт N15.121

Комплект для раздвижной деревянной двери. Подвесная беспороговая открытая система. Нагрузка на полотно 60 кг. Ширина полотна 600 - 900 мм. Толщина полотна 25-50 мм. Материал комплектующих - нержавеющая сталь EN1.4401. Цвет покрытия - хром. Ролики на шарикоподшипниках. Покрытие на колесах - нейлон 6.6. Направляющая - цельнометаллическая труба диаметром 20 мм.













Подробнее...

Модульная система

Механизмы раздвижных дверей

Механизмы раздвижных дверей

Описание модульной системы

Комплект раздвижной открытой системы для цельностеклянных полотен с направляющей трубой состоящей из трех частей: N15.131 - 2 шт, N15.132 - 1 шт, крепление трубы к стене N15.130, N15.133.
Роликовые механизмы для стекла - N15.121S.
Расчет установочных размеров такой же как Ten Wood.













Подробнее...

Механизмы раздвижной двери. Система CHARIOT

Механизмы раздвижных дверей

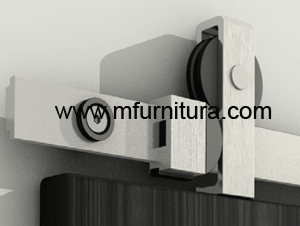

Модель CHARIOT. Арт. N15.901

Описание модели CHARIOT. Арт. N15.901

Комплект для раздвижной деревянной двери. Подвесная беспороговая открытая система. Нагрузка на полотно 60 кг. Ширина полотна 600 - 900 мм. Полотно толщиной 40 мм. Материал комплектующих - алюминий сатинированный под нержавеющую сталь. Ролики на шарикоподшипниках. Покрытие на колесах - нейлон 6.6. Направляющая - цельнометаллическая алюминиевая пластина с сатинированным покрытием.













Подробнее...

Механизмы раздвижной двери. Система FERO Wood

Механизмы раздвижных дверей

Модель FERO Wood. Арт. N15.215

Описание модели FERO Wood. Арт. N15.215

Комплект для раздвижной деревянной двери. Нижнеопорная система. Нагрузка на полотно 120 кг. Толщина полотна 35-40 мм. Материал комплектующих - нержавеющая сталь EN1.4301. Ролики на шарикоподшипниках. Покрытие на колесах - нейлон 6.6. Цвет покрытия - хром. Направляющая нижняя - цельнометаллическая из нержавеющей стали. Цвет покрытия хром.













Подробнее...

Механизмы раздвижных дверей премиум класса
Механизмы раздвижной двери. Система Spider S

Механизмы раздвижных дверей

Модель ST.1034

Цена за комплект 120270 руб

Описание модели ST 1034

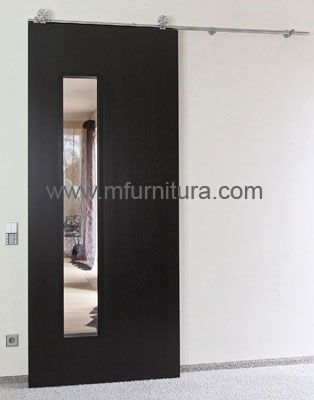

Комплект фурнитуры Spider S предназначен для деревянной раздвижной двери настенного монтажа. Покрытие нержавеющая сталь матовая.













Подробнее...
