Механизмы раздвижных дверей, перегородок из Италии. Модель К.080.1.3
Описание модели К.080.1.3

Модель механизма для раздвижной двери с доводчиком на основе инновационной технологии FLUID. Такой доводчик обеспечивает более плавное и мягкое закрывание (преимущество технологии FLUID).

Комплект механизмов доводчик FLUID + фиксатор амортизирующий. Доводчик FLUID обычно ставится на закрытие, фиксатор амортизирующий на открытие.

Крепление механизма к двери EVOLUTION. При данном виде установки достигается минимальный зазор между направляющей и полотном 3-5 мм. В верхний край полотна врезается и устанавливается закладная. При монтаже полотна с торцов в закладные заводится установочная часть механизмов. Такое решение установки механизма К.080.1.3 облегчает монтаж и регулировку.

Нижний поводок с регулировкой по толщине.



Справочные данные механизмов раздвижных дверей модели К.080.1.3

  • Колеса на шарикоподшипнике с покрытием Delrin
  • Минимальная толщина двери 30мм, максимальная 40мм
  • Нагрузка до 80 кг
  • Минимальная ширина полотна 600 мм
Комплектация

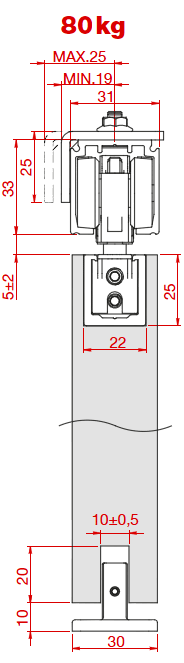

Установочные размеры



Используемые профиля

Арт. 1280

Длина 2м, 3,2м, 4м.

Возможно крепление к стене с помощью кронштейна арт. 127



Кронштейн 125 для крепления двух направляющих к стене

Кронштейн 127 для крепления направляющей к стене

Карниз 1380. Длина 2м, 3м. Применяется с профилями 1280, 1700.

Рейл 1700, 1710. Длина 2м.

На стену крепится профиль 1710, на него устанавливается несущий профиль 1700.

Карниз 1381 для подвесного потолка. Длина 2м. Применяется с профилями 1280, 1700.

Торцевая заглушка арт. 89 на профиль 1280

Торцевая заглушка арт. 1717 на профиль 1710, 1700
